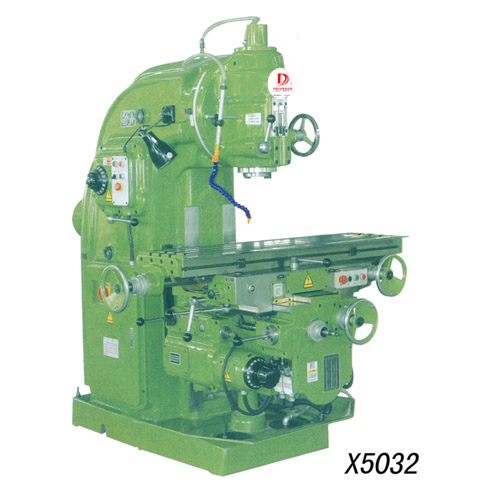

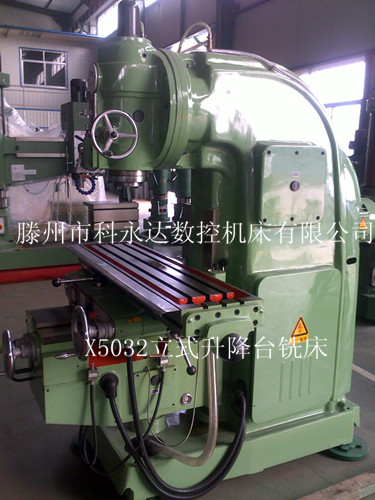

X5032立式升降臺銑床
|
產品簡介與用途：X5032立式銑床是一種強力金屬切削機床，該機床剛性強，進給變速范圍廣，能承受重負荷切屑。X5032立式銑床主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、成型銑刀、端面銑刀等刀具，適于加工各種零件的平面、斜面、溝槽、孔等，是機械制造、 模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。 主軸端面至工作臺距離mm：45-415 主軸中心線到床身垂直導軌的距離mm：350 主軸孔錐度：7:24 ISO50 主軸孔徑mm：29 主軸轉速r.p.m：18Steps30-1500 立銑頭最大回轉角度：±45° 主軸軸向移動距離mm：85 工作臺工作面寬度×長度mm：320×1325 工作臺行程縱向/橫向/垂向手動/機動mm：700/680、255/240 370/350 工作臺進給范圍縱向/橫向/垂向mm/min：23.5-1180/15-786/8-394 工作臺快速移動速度縱向/橫向/垂向mm/min：2300/1540/770 T型槽槽數/槽寬/槽距mm：3/18/70 主電機功率kw：7.5 進給電機功率kw：1.5 外形尺寸mm：2530×1890×2380 機床凈重kg：2900
|
X5032立式升降臺銑床具有以下特點
1、底座、機身、工作臺、中滑座、升降滑座、主軸箱等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性。
2、立銑頭可在垂直平面內順、逆回轉調整 ±45°，拓展機床的加工范圍；主軸軸承為圓錐滾子軸承，承載能力強，且主軸采用能耗制動，制動轉矩大，停止迅速、可靠。
3、工作臺X/Y/Z向有手動進給、機動進給和機動快進三種，進給速度能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，加工方便、快捷，縮短非加工時間。

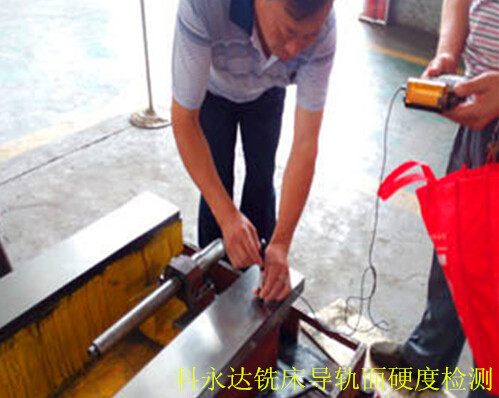

4、X、Y、Z三方向導軌副經超音頻淬火、精密磨削及刮研處理，配合強制潤滑，提高精度，延長機床的使用壽命。

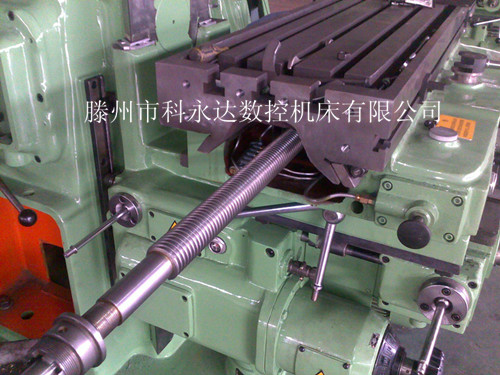

5、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液 流量的大小，滿足不同的加工需求。
6、機床設計符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。
