金屬帶鋸床（圖）

帶鋸床是用于鋸割各金屬材料的機床，主要分為臥式帶鋸床,立式帶鋸床兩種。

帶鋸床是用于鋸割各金屬材料的機床，主要分為臥式科永達帶鋸床,立式帶鋸床兩種。

結構組成

主要部件有：底坐;床身、立柱;鋸梁和傳動機構;導向裝置;工件夾緊;張緊裝置;送料架;液壓傳動系統;電氣控制系統;潤滑及冷卻系統。

適用材料

帶鋸床：帶鋸床主要用于鋸割碳素結構鋼、低合金鋼、高合金剛、特殊合金鋼和不銹鋼、耐酸鋼等各種金屬材料。

金屬帶鋸床分類

根據結構分為臥式帶鋸床、立式帶鋸床，臥式又分為剪刀式、雙立柱、單立柱式帶鋸床;

根據使用情況分為手動型(經濟型手動送料手動切割物料)、自動型;

根據使用控制器的自動化程序可分為手動型(半自動手動送料)全自動型(自動送料自動切割);

根據切割角度要求分為角度鋸床(能鋸切角度90度45度)無角度即90度垂直切割。

帶鋸床的系統功能：

液壓傳動系統由泵、閥、油缸、油箱、管路等元輔件組成的液壓回路，在電氣控制下完成鋸梁的升降，工件的夾緊。通過調速閥可實行進給速度的無級調速，達到對不同材質工件的鋸切需要。

電氣控制系統由電氣箱、控制箱、接線盒、行程開關、電磁鐵等組成的控制回路，用來控制鋸條的回轉、鋸梁的升降、工件的夾緊等，使之按一定的工作程序來實現正常切削循環。

潤滑系統開車前必須按機床潤滑部位(鋼絲刷軸、蝸輪箱、主動軸承座、蝸桿軸承、升降油缸上下軸、活動虎鉗滑動面夾緊絲桿)要求加油。蝸輪箱內的蝸輪、蝸桿采用30號機油油浴潤滑，由蝸輪箱上部的油塞孔注入，箱仙面備有油標，當鋸梁位于最低位置時，油面應位于油標的上、下限之間。試用一個月后應換油，以后每隔3-6個月換油1次，蝸輪箱下部設有放油塞。

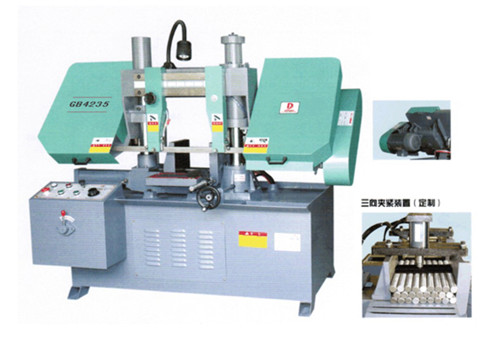

GB4235金屬帶鋸床
