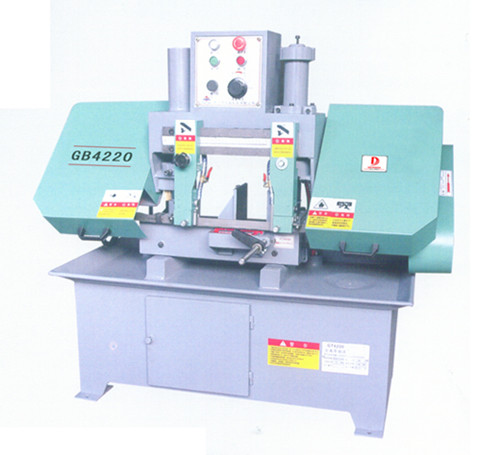

金屬帶鋸床各部件作用(二)

3、鋸架：鋸架由固定在底座上的滾子導軌支持，由進給系統驅動鋸架左右滑行，完成切削和退刀運動，兩端設有行程開關，用以控制鋸架的極限行程，跟隨鋸架移動的電纜、液壓油管經拖鏈、鋸架腔內進入配電板，機床整齊、美觀、大方。

4、進給機構：由交流變頻電動機、控制板、減速箱、電磁離合器、支架、滾珠絲桿及導軌支架等組成。鋸架與滾輪機構用螺釘固為一體。電動機控制的傳動鏈，驅動橫跨在兩條導軌上的滾輪，使鋸架獲得無極調整的進給速度，數值可以在顯示屏幕上顯示。

5、工作臺：內外工作臺之間留有供帶鋸條穿過的通槽。內工作臺與左右端支柱之間沒有螺絲連結的兩墊板，只需啟動液壓油缸抬升內工作臺，卸下墊板，就要更換鋸條。

6、升降滑臺導向機構：主要起到鋸帶導向作用，由夾持帶鋸條的硬質合金“導向壓塊”分布在工件的兩側。下導向壓塊固定，盡可橫向微調。上導向壓塊裝在可沿導向座上下滑動的導向桿上。松動導向臂板上的螺釘，調整“導向壓塊”使帶鋸條處于張緊后的“完好直線”狀態。
