G5345立式帶鋸床的組成概述（圖）

立式帶鋸床不僅僅是一款切割一般金屬材料的機床，它是工業發展不可獲取的一款機床，應用于很多加工行業，能夠完成對鋼鐵、合金、塑料、木材、皮革、橡膠等材料的切割。

G5345立式帶鋸床主要組成部件有：床身、內外工作臺、鋸架、運動機構、導向裝置、進給系統、電氣系統、工件夾緊、帶鋸條張緊裝置、承料架、潤滑及冷卻系統等。

床身由底座、端板、側板組焊成的框架結構。床身內部有較大的空間、鋸架在腔內左右移動，盛裝冷卻切削液。為鋼板與槽鋼焊接件。在底座上，左側安裝精密直線導軌付，右側安裝平面導軌、滾輪：鋸架以滾輪、直線導軌付連接。床身內裝有冷卻系統，冷卻液池。

工作臺：它由內外工作臺組成。內，外工作臺面上裝有T型槽鐵，用以支持T型槽螺釘固定工件。內，外工作臺的上面的平面度允差0.1～0.8mm。內，外工作臺均以螺釘固定在床身上。更換帶鋸條時，卸去內工作臺的螺栓，用千斤頂頂起工作臺。帶鋸條更換完畢時，卸去千斤頂，并用螺栓固定;并檢查和調平內，外工作臺的上平面的平面度。

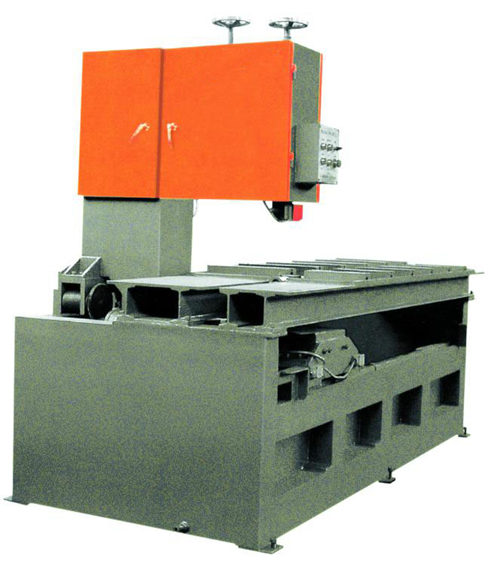

G5345立式帶鋸床
