GB4260龍門式帶鋸床
一、設備概述：
1、“科永達”牌GB4260龍門式帶鋸床是我公司的產品。本機集國內外同類產品之精華、結構合理、技術性能穩定、操作方便，主要用于大型鋼鐵集團、石油管道、水電機械、重型鍛造、模具鋼板等大型鋼錠的鋸切加工，具有鋸口窄、省料、節能、鋸削精度高，生產效率高等優點，可代替昂貴的進口設備，本機型產品已出口德國、香港，成為國內外客商的選擇產品。本機床用于切割高度≤600mm，寬度≤650mm的大型鋼胚，亦可在選取適當?shù)墓に噮?shù)后，切割各種黑色或有色金屬材料。
2、帶鋸床設備用途:主要用于鋸切各種大、中直徑、橫斷面的模具鋼、鑄鋼錠和鍛鋼件以及各種軸類件等。
3、鋸切材料：大中型模具鍛件、壓鑄件。

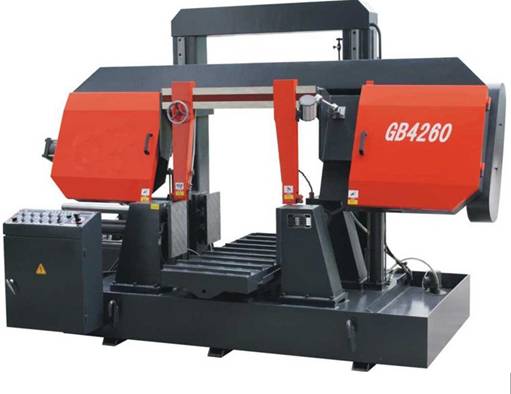

帶鋸床
二、工況環境要求(公用介質條件）
1、供電系統
· 電源電壓： 低壓380V AC
· 電壓波動范圍： -10%～+15%
· 頻率及波動范圍：50Hz±1Hz
2、 水源條件
·供水壓力：0.3~0.5MPa
3、壓縮空氣(選擇使用，主要用于清理留在鋸條上的鋸屑)
普通氣：用氣點壓力：0.4~0.6MP
干燥無油壓縮空氣：用氣點壓力：0.4~0.6 MPa，常壓露點：-20°，含油量：<1ppm,固體粒子最大尺寸：<10μm。
三、機床的主要特征：
1、機床通過機械、電氣、液壓的配合，具有自動夾緊、自動進刀、切割完畢鋸架自動快速上升(即退刀)的功能。
2、主要運動件——鋸架的上升與下降運動導向，采用高精度的臺灣上銀直線導軌導向，柱子為包鋼雙柱雙油缸，龍門式運動精度高、穩定且耐磨性好。
3、設備采用滑板送料，通過液壓油缸帶動滑板的前進后退;
4、切削刀具、采用進口的、薄片的雙金屬帶鋸條，切口窄，耗材少，所需動力小，是大、中型企、事業單位切割鋼胚、模具鋼胚料的一種具有顯著節材又節能的高效切割設備。
5、機床的進給速度，在給定的范圍內，可進行無級調整。
6、 本機床另外配有滾筒送料架，便于較長鋸切材料完成鋸切，料架穩定、牢固。
金屬帶鋸床詳細說明：
1、滑輪送料裝置，高精密度鋸帶輪。
2、鋸切完成時，自動停機，上升鋸架，便于高效率操作。
3、鋸帶可調整負荷，確保帶鋸不疲勞工作進給速度無級變換，可任意調至較好的切削效果。
4、鋸床在切割時可根據材料結構性質微調切割速度保護鋸條，有效提高鋸條使用壽命。
5、光標定位，便于設定鋸切尺寸。
6、液壓張緊鋸條（操作方便提高工作效率）
7、鋸條斷裂自動停機（安全）
8、隨機配件：鋸條一支（進口）、送料架一個、配套工具一套，使用說明書一套。
四、機床的主要技術參數：
| GB4260龍門式帶鋸床參數規格 | |
|---|---|
| 最大鋸削范圍（寬×高） | 650×600mm |
| 帶鋸條規格（長×寬×高） | 6580×54×1.6mm |
| 鋸切速度 | 30/45/65m/min |
| 進給速度 | 無級調速 |
| 主電動機功率 | 5.5kw |
| 液壓電動機功率 | 2.2kw |
| 冷卻泵電動機功率 | 90w |
| 液壓油箱容量 | 150L |
| 冷卻水箱容量 | 80L |
| 工作臺承載能力 | 10T |
| 送料架承載能力 | 8L |
| 主機外型尺寸（長×寬×高） | 3100×2250×2300mm |
五、機床使用的主配件說明：
1、 主傳動：采用傳動設備制造商諸暨蝸輪箱廠生產的蝸輪減速機作為主動力。
2、 液壓原件采用廠商北部精機公司產品，該產品動作性能可靠，抗污染力強，不易堵塞、保證機床長期正常工作等特點。
3、 電器主控制元件選用中國品牌正泰產品。
| GB4260龍門式帶鋸床詳細交貨清單 | ||||
|---|---|---|---|---|
| 序號 | 名稱 | 型號規格 | 數量 | 備注 |
| 1 | 帶鋸床 | GB4260 | 1 | 隨機數量 |
| 2 | 附機架（送料架） | 1 | ||
| 3 | 使用說明書 | 1 | ||
| 4 | 合格證明 | 1 | ||
| 5 | 保修卡 | 1 | ||
| 6 | 內六角扳手 | 3、4、5、6、8、10、12 | 各一把 | |
| 7 | 活扳手 | 1 | ||
| 8 | 螺絲刀 | 1 | ||
| 帶鋸床設備關鍵件一覽表 | ||
|---|---|---|
| 序號 | 名稱 | 生產廠家 |
| 1 | 液壓油泵 | SANYOU |
| 2 | 主電機 | 上海德東電機 |
| 3 | 變壓器 | 中國天正 |
| 4 | 電磁閥 | 臺灣北部精機 |
| 5 | 控制電器 | 發過施耐德 |
| 6 | 熱過載斷電器 | 中國正泰 |
| 7 | 行程開關 | 中國正泰 |
| 8 | 油缸 | 浙江漢達液壓 |
| 9 | 渦輪 | 浙江華宇傳動 |
六、隨機備件
| 序號 | 名稱 | 單位 | 數量 | 品牌 |
| 1 | 鋸條 | 根 | 1 | 科永達 |
| 2 | 隨機工具 | 套 | 1 | 科永達 |
| 3 | 保修卡 | 份 | 1 | 科永達 |
七、設計制造標準
1、本機床的設計及制造按照以下標準執行：
JB/T 9930.3-2002 《帶鋸床精度檢驗》
JB/T 9930.4-2002 《帶鋸床技術條件》
GB 16454-1996 《鋸床安全防護技術要求》
JB/T4318.1—2002 臥式帶鋸床 第1部分：系列型譜
JB/T4318.2—2002 臥式帶鋸床 第2部分：參數
JB/T4318.3—2002 臥式帶鋸床 第3部分：精度檢驗
JB/T4318.4—2002 臥式帶鋸床 第4部分：技術條件
2、合同設備材料的標準及規范
按照相關通用標準,行業標準,工廠標準及規范進行。
3、質量控制
公司已經通過ISO9001:2000 質量體系認證，并且在設備的生產制造過程嚴格按照ISO9001:2000標準進行作業。
