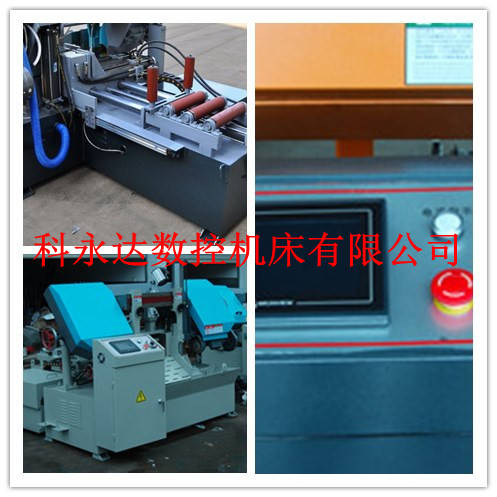

GZ4232金屬帶鋸床
一、金屬帶鋸床產品主要特點：
可編程控制器，設定鋸切全過程的自動程序(自動定尺送料-自動夾緊-自動鋸切)。
數控帶鋸床系列適用于大批量同規格材料鋸切，性能穩定，效率高。
人機界面取代傳統控制面板功能，數字設定，指示燈等，隨時顯示系統狀態，操作指示，參數設定。
液壓控制鉗口夾緊，在失壓的情況下鋸床馬上停止工作保護鋸條與機床，自動送料，送料長度采用光柵尺控制，長度誤差<0.2mm。
帶鋸條采用滾動軸承和硬質合金導向。
鋸床帶有斷鋸條保護功能，在鋸條斷開的時候機床自動停機。
鋸床油箱采用外掛獨立式，方便維護與修理，更好的降低液壓油溫，增加系統的穩定性。
GZ4232金屬帶鋸床
二、工況環境要求(公用介質條件
1、供電系統
電源電壓：低壓380V AC
電壓波動范圍：-10%～+15%
頻率及波動范圍：50Hz±1Hz
2、水源條件
供水壓力：0.3~0.5MPa
3、壓縮空氣
普通氣：用氣點壓力：0.4~0.6MP
干燥無油壓縮空氣：用氣點壓力：0.4~0.6 MPa，常壓露點：-20°，含油量：<1ppm,固體粒子最大尺寸：<10μm。
三、技術參數：
| GZ4232金屬帶鋸床技術參數 | |
|---|---|
| 產品型號 | GZ4232 |
| 鋸切能力(mm) | 320(圓材) 320×320(方材) |
| 切割縫寬度(mm) | 1.1 |
| 帶鋸條線速度(m/min) | 27/46/68/75 |
| 帶鋸條規格(mm) | 41×1.1×4115 |
| 主電機功率(kw) | 3 |
| 外形尺寸(mm) | 2000×2000×1550 |
| 重量(kg) | 1500 |
| 控制形式 | 數控 |
| 安裝形式 | 落地式 |
| 布局形式 | 臥式 |
| 適用行業 | 通用 |
四、GZ4232金屬帶鋸床詳細交貨清單
| GB4232金屬帶鋸床詳細交貨清單 | ||||
|---|---|---|---|---|
| 序號 | 名稱 | 型號規格 | 數量 | 備注 |
| 1 | 帶鋸床 | GB4232 | 1 | 隨機數量 |
| 2 | 附機架（送料架） | 1 | ||
| 3 | 使用說明書 | 1 | ||
| 4 | 合格證明 | 1 | ||
| 5 | 保修卡 | 1 | ||
| 6 | 內六角扳手 | 3、4、5、6、8、10、12 | 各一把 | |
| 7 | 活扳手 | 1 | ||
| 8 | 螺絲刀 | 1 | ||
五、帶鋸床設備關鍵件一覽表
| 帶鋸床設備關鍵件一覽表 | ||
|---|---|---|
| 序號 | 名稱 | 生產廠家 |
| 1 | 液壓油泵 | SANYOU |
| 2 | 主電機 | 上海德東電機 |
| 3 | 變壓器 | 中國天正 |
| 4 | 電磁閥 | 臺灣北部精機 |
| 5 | 控制電器 | 發過施耐德 |
| 6 | 熱過載斷電器 | 中國正泰 |
| 7 | 行程開關 | 中國正泰 |
| 8 | 油缸 | 浙江漢達液壓 |
| 9 | 渦輪 | 浙江華宇傳動 |
| 10 | PLC | 臺灣臺達 |
| 11 | 編程軟件 | 日本三菱 |
| 12 | 光柵尺 | 臺灣上銀 |
| 13 | 直線導軌 | 臺灣上銀 |
六、隨機備件
| 序號 | 名稱 | 單位 | 數量 | 品牌 |
| 1 | 鋸條 | 根 | 1 | 科永達 |
| 2 | 隨機工具 | 套 | 1 | 科永達 |
| 3 | 保修卡 | 份 | 1 | 科永達 |
| 4 | 送料架 | 只 | 2 | 科永達 |
七、設計制造標準
1、本機床的設計及制造按照以下標準執行：
JB/T 9930.3-2002 《帶鋸床精度檢驗》
JB/T 9930.4-2002 《帶鋸床技術條件》
GB 16454-1996 《鋸床安全防護技術要求》
JB/T4318.1—2002 臥式帶鋸床 第1部分：系列型譜
JB/T4318.2—2002 臥式帶鋸床 第2部分：參數
JB/T4318.3—2002 臥式帶鋸床 第3部分：精度檢驗
JB/T4318.4—2002 臥式帶鋸床 第4部分：技術條件
2、合同設備材料的標準及規范
按照相關通用標準,行業標準,工廠標準及規范進行。
3、質量控制
公司已經通過ISO9001:2000 質量體系認證. 并且在設備的生產制造過程嚴格按照ISO9001:2000標準進行作業。
