型號特征說明：

VMC7040A       立式加工中心

VM7040A         數控銑床

一、         產品簡介與用途

VMC7040A數控加工中心和VM7040A數控銑床，標準配置狀態時，進給軸為X、Y、Z三坐標三聯動控制。能夠實現對各種盤類、板類、殼體、凸輪、模具等復雜零件在一次裝夾中完成鉆、銑、鏜、擴、鉸等多種工序加工。配上第四軸數控分度頭或者回轉工作臺，可以加工回轉體上的螺旋槽等更復雜零件的加工。

VMC7040A數控加工中心，在滿足上述功能的同時，還具備剛性攻絲功能。對工件一次裝夾，可以完成多種刀具的連續復合加工，大大提高機床的工作效率，保證零件加工的多工序下的精度，減少裝夾次數，減少輔助工時，免掉了人工換刀、對刀的麻煩，實現自動現代化加工。

該機床適用于中小型零件的加工制造，也適合于職業教育，特別對復雜、高精度零件的加工更能顯示其優越性。

二、         主要結構特點

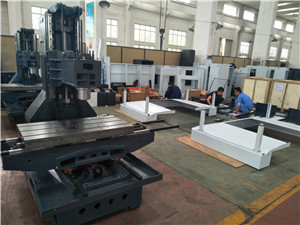

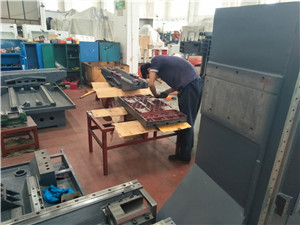

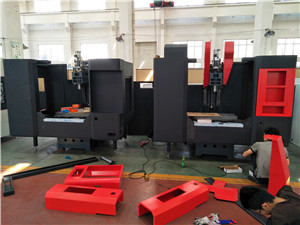

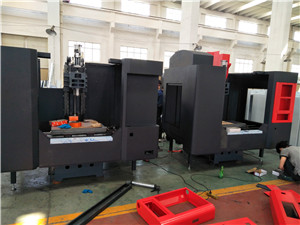

1、         采用高剛性的鑄鐵結構，基礎件采用樹脂砂造型并經過時效（回火工藝）處理，確保機床長期使用的精度穩定性，為機床性能的可靠性提供了保障。

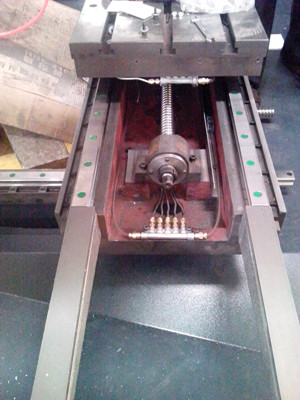

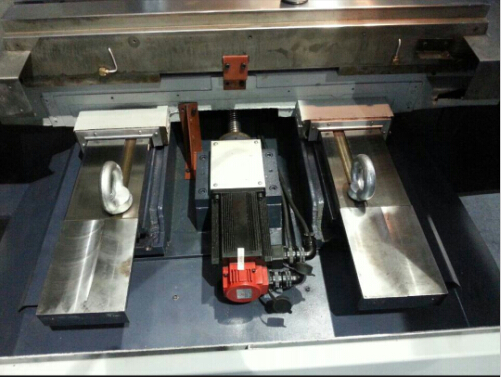

2、         X、Y、Z三個方向進給，采用北京機床研究所高精度高強度滾珠絲杠，規格3210，進給速度高，機床的定位精度高；

3、         X、Y、Z三個方向都采用不銹鋼伸縮護罩密閉防護，保證絲杠及導軌的清潔，確保機床的傳動及運動精度；

4、         機床外防護為全封閉結構設計，安全可靠，美觀大方；

5、         采用集中自動間歇式潤滑裝置，潤滑充分可靠，可以定時定量向三個方向的導軌、絲杠等潤滑點進行潤滑，只需及時向油箱中加油就可以了；油箱缺油時，系統自動報警；

6、             機床數控系統的配置，標準配置時為臺灣寶元數控系統，也可配北京凱恩帝、廣數、華中等國產系統，也可選配進口CNC控制系統，如日本發那科（FANUC）公司、德國西門子（SENMENS）公司、日本三菱（MITSUBSHI）公司、新代公司等系統，功能齊全、精度穩定、可靠。





三、         主要技術參數

1、   技術規格



2、   CNC控制系統（標準配置）

VMC7040A加工中心時，配臺灣寶元數控系統。主軸電機為國產AC伺服電機5.5/7.5Kw，驅動軸為國產AC伺服電機。

系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能，配有RS232標準通訊接口，USB接口，能實現DNC加工。

VM7040A數控銑床時，主軸電機配置為國產交流變頻調速電機5.5Kw。

3、   電源裝置

外接電源形式               三相交流380V

機床用電容量               15KVA（千伏安）

4、   冷卻系統

水箱容積                           2000L

冷卻泵功率                         125W

冷卻泵流量                         25/min

5、   機床外形尺寸及重量

機床外形尺寸（長×寬×高）:          2400×2000×2550mm

機床凈重:             2900Kg

6、精度，符合：

JB/T8329.1-1999《數控床身銑床  精度檢驗》 ；

JB/T8771.2-1998《立式加工中心幾何精度檢驗》  ；

JB/T8801-1998《加工中心  技術條件》 ；

GB18568-2001《加工中心  安全防護技術條件》；

GB5226.1-2002《機械安全 機械電器設備 第一部分：通用技術條件》









四、         機床的隨機附件

1          彈簧夾頭刀柄            BT40刀柄       1只

2     拉釘                    1只

3          卡簧                            4、5、6、8、10、12、14、16           各1

4          內六角扳手                1.5, 2, 2.5, 3, 4,5，6，8，10                各1

5          調整墊鐵                    φ200                                                     4

五、         主要機械配套件

序號	名  稱	型號或圖號	產  地	數量	備注
1	主軸單元	B40Φ120	臺灣	1套	健椿或丹銓
2	增壓打刀缸	2500kg	臺灣合資	1套	協清
3	XYZ向滾珠絲杠副	3210-P4	北京機床所	3套
4	絲杠軸承	7602025/P4	哈爾濱新哈	3套
5
6
7





六、          標準配置

1、      臺灣建偆或丹佺主軸單元，型號BT40，筒徑Ø120mm，氣動打刀缸松拉刀；

2、      國產主軸電機及驅動，加工中心時為交流伺服電機5.5kw，數控銑床時為變頻調速電機5.5kw；

3、      臺灣首輪刀庫，刀具數量：12把，刀庫型式：斗笠式。

4、      國產手持單元盒，包含：倍率、軸選、急停、手搖脈沖發生器。

5、      臺灣合資電子可編程自動潤滑系統。

6、      國產滾珠絲杠，制造商：北京機床研究所天工精密。

7、      全防護外罩。



七、         選擇配置

1、      數控銑床時，可以選擇交流伺服電機，可以實現剛性攻絲功能。

2、      可配BT40斗笠式16把刀刀庫。

3、      可配BT40機械手式（也稱圓盤式）16把刀刀庫。

4、      可配第四軸控制，FK15125型數控分度頭，配裝卡盤Ø125mm，帶尾座。

5、      可配5軸回轉臺，國產（煙臺附件）或進口（臺灣）。

6、      可配自動排屑裝置。

7、      可選臺灣滾珠絲杠。

8、      可以指定數控系統，國產：廣數、凱恩帝、華中；進口：臺灣寶元、臺灣新代、日本FANUC、日本三菱、德國西門子。



九、關于服務：

1、實現對客戶2年的免費服務。

2、滿足客戶的來料、來樣試加工。

3、可以滿足對用戶初次安裝的調試及3天培訓。（時間稍長）。

4、可以對用戶在供方工廠進行操作工培訓

5、重點客戶，可以提供專用工裝的交鑰匙工程。
