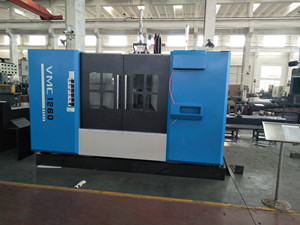

ＶＭＣ1060數控加工中心
1060加工中心特點：
◆基礎件采用高強度鑄鐵、樹脂砂造型并經時效處理，確保精度的穩定性。
◆Z向加配重塊平衡，保證主軸箱運動順暢、平穩。
◆X、Y、Z三軸采用大螺距、高精度、高強度滾珠絲杠，進給精度高，伺服電機與絲杠采用彈性聯軸器直聯。確保機床的定位精度。
◆絲杠為預拉伸結構，大大降低熱變形對定位精度的影響。
◆三軸使用重載直線滾動導軌，承載大，精度高。
◆高速、高精度、高剛性主軸單元。
◆自動潤滑裝置。
|
主要級數參數/型號
|
單位
|
XH715(XK715)
|
XH716(XK716)
|
|
|
行
程
|
X軸行程
|
mm
|
850
|
1000
|
|
Y軸行程
|
mm
|
500
|
600
|
|
|
Z軸行程
|
mm
|
600
|
600
|
|
|
主軸鼻端至工作臺面距離
|
mm
|
150～750
|
150～750
|
|
|
主軸中心至立柱軌面距離
|
mm
|
550
|
650
|
|
|
工
作
臺
|
工作臺面積
|
mm
|
1000×460
|
1200×600
|
|
工作臺最大載荷
|
kg
|
600
|
800
|
|
|
工作臺T型槽(寬×間距×槽數)
|
mm
|
18×100×3
|
18×100×5
|
|
|
主
軸
|
主軸轉數
|
rpm
|
6000/8000
|
6000×8000
|
|
主軸孔錐度
|
Taper
|
BT40
|
BT40
|
|
|
主軸馬力
|
kw
|
7.5/11
|
7.5/11
|
|
|
進
給
|
X軸快速進給
|
m/min
|
20
|
20
|
|
Y軸快速進給
|
m/min
|
20
|
20
|
|
|
Z軸快速進給
|
m/min
|
16
|
16
|
|
|
定位精度
|
mm
|
0.005
|
0.005
|
|
|
重復定位精度
|
mm
|
0.003
|
0.003
|
|
|
刀
庫
|
刀庫形式
|
-
|
斗笠式/手臂式
|
斗笠式/手臂式
|
|
刀具數量
|
T
|
16/20
|
20/24
|
|
|
最大刀具重量
|
kg
|
8kg
|
10
|
|
|
最大刀具直徑
|
mm
|
Ø90
|
Ø100
|
|
|
其
他
|
占地面積
|
mm
|
2450×2100×2400
|
3070×2600×2650
|
|
機器重量
|
kg
|
400
|
6800 | |
|
動力源容量
|
KVA
|
15
|
20
|
|
|
空壓源容量
|
gf/m2
|
5
|
5
|
|
|
數控系統
|
-
|
標配：法那克 選配：三菱、西門子、KND、HNC
|
||
|
標準附件
|
選購附件
|
|||
|
切削水冷系統
|
松刀吹氣裝置
|
兩層報警燈
|
安全門
|
主軸溫度控系統
|
|
切削氣冷系統
|
自動潤滑系統
|
工作照明燈
|
主軸中心出水
|
自動排屑器
|
|
機臺清理噴槍
|
推拉式排屑裝置
|
全封閉外護罩
|
第四軸旋轉工作臺
|
環形沖屑系統
|
|
滑軌內護罩
|
地腳螺釘
|
電氣箱熱交換器
|
|
|
|
機械、電氣、操作說明書
|
||||
