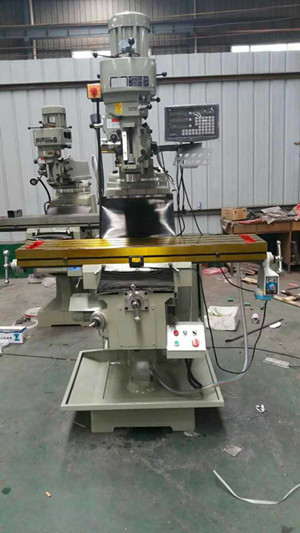

4號炮塔銑床
4號炮塔銑床
炮塔銑床亦可稱為搖臂銑床，搖臂銑，萬能銑。科永達炮塔銑床結構緊湊，體積小，靈活性高，銑頭能左右回轉90度，前后回轉45度，搖臂不僅能前后伸縮，并可在水平面內作360度回轉，大大提高了機床的有效工作范圍。
炮塔銑床組成

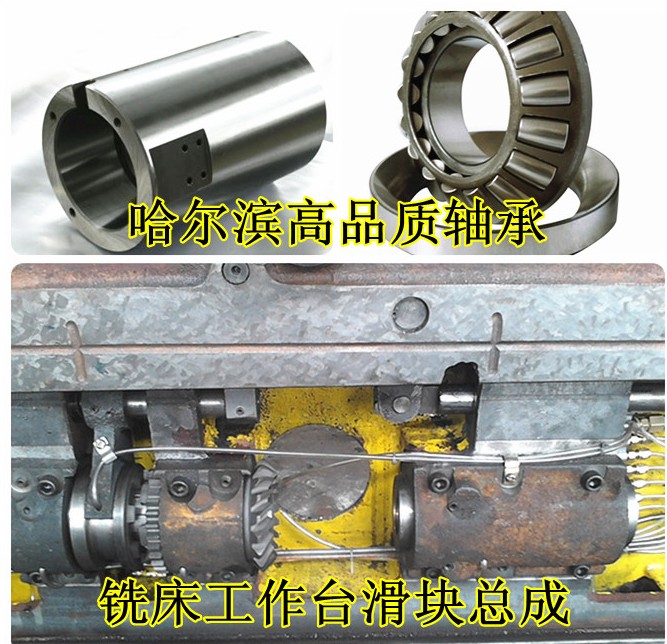

萬能搖臂銑床機身采用鑄鐵，經人工時效處理后精度高，壽命長。升降臺均采用矩形導軌，接觸面多，剛性足。經高頻處理和精磨削，滑道貼塑后，運動精度和壽命俱佳。萬能搖臂銑床 主軸采用鉻鉬合金制作，配以精密級角接觸軸承，經調質處理及精磨削，切削力強，精度高。
炮塔銑床用途
炮塔銑床是一種輕型通用金屬切削機床，具有立、臥銑兩種功能，可銑削中、小零件的平面、斜面、溝槽和花鍵等。廣泛應用于機械加工、模具、儀器、儀表等行業。
炮塔銑床結構特點
1、底座、機身、工作臺、中滑座、升降滑座等主要構件均采用高強度材料鑄造而成， 并經人工時效處理，保證機床長期使用的穩定性。
2、銑頭配置炮塔銑床頭，且主軸裝有手動和微動兩種進給方式，加工方便、準確； 銑床頭可在垂直平面內調整±45°，水平面內回轉 360°，拓展機床加工范圍。
3、工作臺縱、橫向有手動進給、機動進給和機動快進三種，機動進給可獲得8種不同的進給速度， 能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，縮短非加工時間。
4、升降臺Z向升降可通過手動和機動兩種方式來實現，且手動和機動是互鎖的，消除了不安全因素。

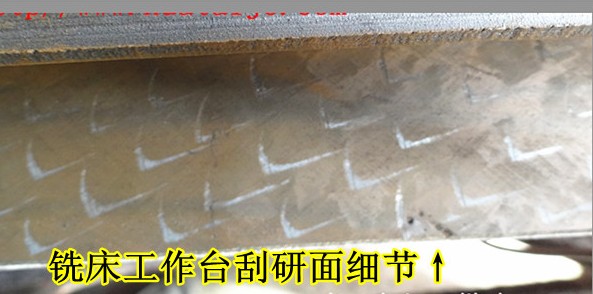

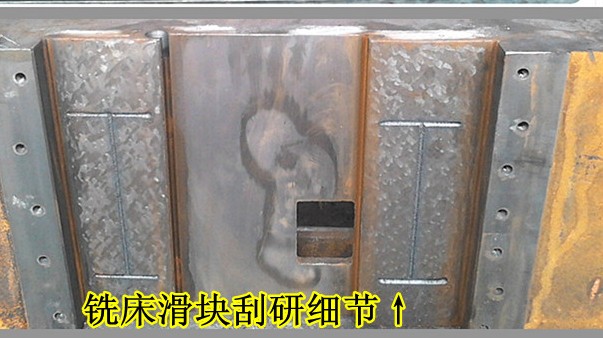

5、工作臺X向行程可達800mm，且X、Y、Z三方向導軌副經超音頻淬火、精密磨削及刮研處理， 提高精度，延長機床的使用壽命。
6、手動潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉； 同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
7、機床操作系統通過支臂懸掛在機床的右上方，符合人體工程學原理，操作方便； 操作面板均使用形象化符號設計，簡單直觀。
8、寶成炮塔銑床主軸可選用R8.NT30\NT40,
9、配改進型電氣箱和控制器,帶有110V,220V輸出插座。
|
主軸轉速 |
66-4540（16速） |
|
主軸錐度 |
R-8 |
|
軸徑 |
3.375〞 86mm |
|
自動進給率 |
.0015〞，.003〞，.006〞
.04mm, .08mm, .15mm |
|
行程 |
5〞127〞mm |
|
工作臺面 |
254×1270 mm |
|
T型槽 |
左右行程X向750mm
前后行程Y向400 mm |
|
主軸中心至機身距離 |
155 mm最小，635 mm最大 |
|
主軸端至工作臺距離 |
0-460mm |
|
主軸功率 |
3HP |
|
頭部傾斜 |
前后45°
左右90° |
|
伸出臂旋轉 |
360° |
|
上下行程 |
Z向400mm |
|
最大工件重量 |
350Kg |
|
機床重量 |
1200Kg |
售后服務：
非常感謝您在眾多的賣家中選購我們的產品。為了保護您的合法權益，免除您的后顧之憂，我們將根據有關規定，向您作出下列保修服務承諾：
☆ 當產品在交付時出現品牌，機型不符合定貨要求，或產品因自身質量有問題，未超過30天時，要根據客戶的要求，對故障機實行換機方式處理（換機只能選擇同品牌型號機型）。
☆ 兩年內免費維修（人為因素除外）。
☆ 因元器件老化等產品質量問題的，本廠可提供有嘗維修服務，維修材料成本及人工費用將根據實際價格向客戶收取。
注:請按照使用說明操作.再優質的產品也需要您的精心維護。
